Le coude de réglage d’un radiateur est le raccord placé en bas, en général côté retour, à l’opposé du robinet. Sous son capuchon, une vis intérieure dose le débit d’eau qui traverse l’appareil. Réglée radiateur par radiateur, elle équilibre le réseau : chaque pièce reçoit sa part d’eau chaude, y compris la plus éloignée de la chaudière.
Où se cache le coude de réglage, et à quoi il sert
Suivez le tuyau qui ressort du radiateur, du côté opposé à la molette ou à la tête thermostatique. Juste avant que le tube plonge vers le sol ou le mur, une pièce chromée ou en laiton fait l’angle : c’est elle. Les chauffagistes l’appellent aussi té de réglage ou té de retour, selon sa forme.
L’eau chaude entre par le robinet, traverse le corps de chauffe en cédant sa chaleur, puis ressort par ce coude vers la chaudière. Le robinet sert à l’occupant, qui ouvre ou ferme selon son confort. Le coude sert à l’installateur : il se règle une fois, lors de l’équilibrage, puis ne bouge plus.

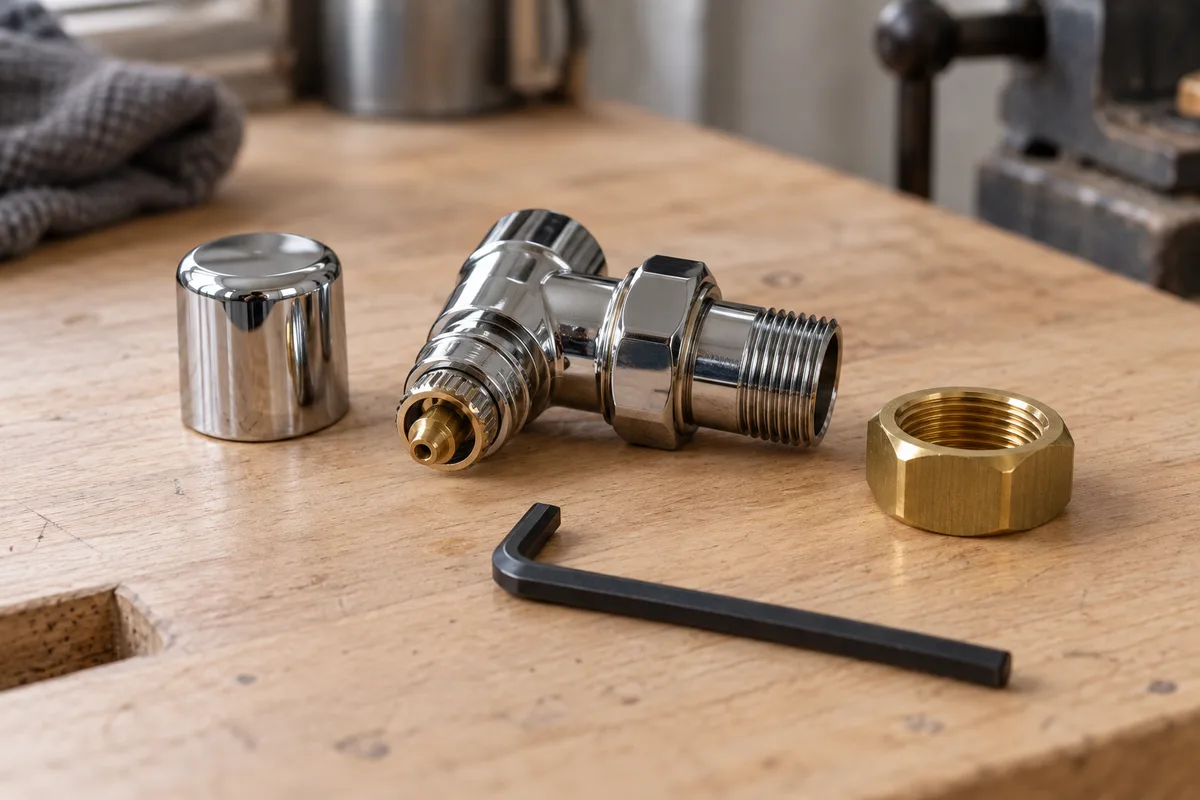

Une vis cachée sous un capuchon
Le coude n’a aucune molette. Son réglage se trouve sous un capuchon vissé ou emboîté, que vous retirez à la main ou avec une pince entourée d’un chiffon pour ne pas marquer le chrome. Apparaît alors une vis de réglage à empreinte six pans, plus rarement fendue. Vissée à fond dans le sens des aiguilles d’une montre, elle obture le passage. Dévissée, elle laisse passer de plus en plus d’eau.
Un raccord, plusieurs usages
- Doser le débit : son rôle principal, qui répartit l’eau chaude entre les radiateurs d’un même réseau.
- Isoler l’appareil : robinet et coude fermés, le radiateur se décroche le temps de peindre le mur, sans vider le circuit.
- Garder une valeur : certains modèles dits à double réglage séparent la vis de débit et la fermeture, si bien que l’appareil se ferme et se rouvre sans perdre sa position.
Pourquoi l’eau chaude ne se partage pas toute seule
L’eau d’un circuit suit toujours le chemin qui lui résiste le moins. Chaque mètre de tube, chaque coude, chaque robinet freine sa course : les chauffagistes parlent de pertes de charge. Le radiateur posé près de la chaudière offre un trajet court, celui de la chambre du fond un trajet long et freiné. Sans correction, le premier avale une grosse part du débit et le second se contente des restes.
Le déséquilibre se reconnaît à des signes constants :
- des pièces proches de la chaudière qui surchauffent, tête thermostatique pourtant réglée bas ;
- des pièces en bout de réseau qui n’atteignent pas la température demandée ;
- un sifflement dans les radiateurs les plus proches, où l’eau circule trop vite, un symptôme détaillé dans l’article sur un radiateur qui fait du bruit.
Chaud en haut, froid en bas : un débit trop faible ?
Un radiateur brûlant en haut et tiède en bas admet deux explications. La première tient aux boues déposées au fond du corps de chauffe ; l’eau du purgeur oriente alors le diagnostic, comme le décrit le guide consacré au radiateur qui ne chauffe pas. La seconde relève de l’équilibrage : avec un débit trop faible, l’eau traverse l’appareil si lentement qu’elle a cédé l’essentiel de sa chaleur avant d’arriver en bas. Un coude trop fermé, ou un radiateur en bout de ligne jamais compensé, produit exactement ce dégradé.
Ouvert, fermé ou combien de tours ?
Aucun nombre de tours ne vaut pour tous les radiateurs. La bonne ouverture dépend de la puissance de l’appareil, de sa distance à la chaudière, du diamètre des tubes et du modèle de coude, dont la courbe de débit varie d’un fabricant à l’autre. Les fiches techniques des coudes donnent souvent, pour chaque nombre de tours, la valeur de débit ou de perte de charge correspondante : l’outil du chauffagiste qui calcule au lieu de tâtonner.
Quelques repères valent pour tous les modèles :
- fermée, la vis est vissée à fond dans le sens horaire, sans forcer, et le radiateur ne reçoit plus d’eau ;
- grande ouverte, elle ne freine presque plus rien, position logique pour l’appareil le plus défavorisé ;
- entre les deux, le débit varie surtout pendant les premiers tours sur la plupart des modèles ;
- les positions se comptent depuis la fermeture complète, en quarts ou en demi-tours.
Des coudes de réglage ouverts à fond sur tous les radiateurs, situation fréquente sur une installation jamais équilibrée, reviennent à ne rien régler. À l’inverse, un coude resté fermé après des travaux prive la pièce de chauffage alors que la tête thermostatique paraît ouverte.
Avant de sortir la clé, préparez le réseau
Un équilibrage posé sur un circuit qui chauffe mal pour une autre raison ne tient pas. Réglez d’abord les problèmes de base :
- Purgez tous les radiateurs selon la méthode pour purger un radiateur, puis ramenez la pression de la chaudière dans sa plage normale.
- Écartez la piste des boues : une eau noire au purgeur appelle un désembouage du circuit avant tout réglage fin.
- Ouvrez en grand les têtes thermostatiques et les robinets manuels, pour que seuls les coudes freinent l’eau.
- Laissez chaudière et circulateur sur leurs réglages d’hiver habituels.
- Choisissez une période froide, chauffage en marche continue.
- Préparez un carnet : pour chaque coude, la position de départ, relevée en le fermant tout en comptant les tours, puis en le rouvrant d’autant.
Une clé six pans de la bonne taille suffit le plus souvent. Un thermomètre de contact ou à infrarouge rend les relevés comparables d’un radiateur à l’autre, là où la main donne une première lecture honnête.
Régler le coude de réglage radiateur par radiateur
Cette méthode vise le chauffage individuel et demande de la patience plus que de la force.
Classer les radiateurs du mieux servi au plus lointain
Listez les radiateurs dans l’ordre où l’eau les rencontre en partant de la chaudière. Les premiers sont les mieux servis : ce sont eux qu’il s’agira de freiner. Le dernier, le radiateur le plus éloigné, garde son coude ouvert en grand et sert de point fixe à tout le reste.
Freiner par quarts de tour
Chaque correction se limite à un quart de tour, et une journée complète de chauffe la sépare de la suivante : murs, sol et réseau mettent des heures à trouver un nouvel équilibre.
- Sur le radiateur le mieux servi, refermez le coude d’un quart de tour.
- Attendez une journée de chauffe, puis relevez la température des pièces.
- Passez au radiateur suivant si la première pièce reste confortable.
- Rouvrez d’un quart de tour le coude de toute pièce devenue trop fraîche.
- Replacez chaque capuchon une fois la position trouvée, et notez-la.

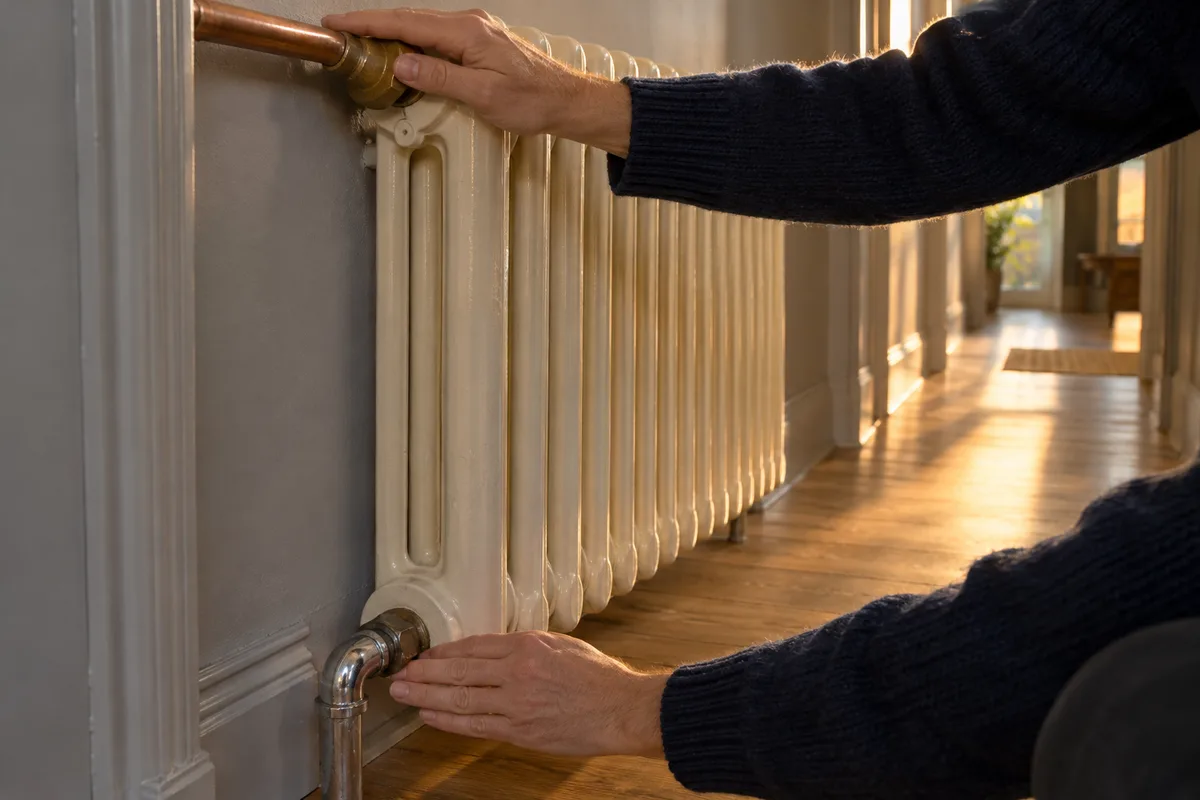

Comparer l’arrivée et la sortie
Posez une main sur le tube qui arrive au radiateur, l’autre sur celui qui repart par le coude. L’arrivée doit être franchement chaude, la sortie moins chaude sans être froide. Les chauffagistes parlent de chute de température entre l’entrée et la sortie. Trop faible, elle trahit une eau qui traverse trop vite : le coude peut être refermé un peu. Trop forte, avec un bas de radiateur froid, elle signale un manque de débit : le coude mérite d’être ouvert.
Avec un thermomètre, l’objectif devient de retrouver une chute comparable sur tous les radiateurs. La valeur visée dépend de la chaudière et du régime de température prévu à la conception ; la notice ou l’installateur la donne. Le vrai juge reste la pièce : un séjour qui tient sa consigne sans surchauffe signe un réglage réussi.
Une tentation à écarter : ouvrir un coude à fond un soir de grand froid. Le gain se paie dans la pièce voisine, qui perd sa part d’eau, et le travail des jours précédents se défait en un geste.
Nourrice, têtes thermostatiques, immeuble : trois cas à part
Une installation en pieuvre
Dans les maisons récentes, chaque radiateur possède souvent sa propre boucle aller et retour, issue d’une nourrice, ou collecteur. Sur ce type de réseau, l’équilibrage hydraulique passe par les coudes ou par les vannes de réglage de la nourrice quand elle en est équipée, avec la même logique : freiner les boucles courtes, laisser ouvertes les longues.
Des têtes thermostatiques sur tous les radiateurs ?
Tête et coude ne se font pas concurrence. Le coude fixe un débit maximal une fois pour toutes, la tête module ce débit au fil de la journée selon l’air de la pièce. Poser des têtes partout ne dispense donc pas d’équilibrer : sur un réseau déséquilibré, celles des pièces lointaines restent grandes ouvertes sans atteindre la température demandée.
La pièce du thermostat d’ambiance fait exception : son radiateur garde un robinet simple ou une tête ouverte en grand, une règle détaillée dans le guide pour régler un robinet thermostatique. Si toutes les têtes peuvent se fermer en même temps, vérifiez avec l’installateur que la chaudière garde un passage minimal pour son eau, par un radiateur toujours ouvert ou un by-pass.
En immeuble, un réglage de bâtiment
En chauffage collectif, l’eau se partage d’abord entre les colonnes montantes, puis entre les logements, puis entre les radiateurs. La fiche d’opération standardisée BAR-SE-104 des certificats d’économies d’énergie considère une installation collective comme équilibrée lorsque l’écart de température entre le logement le plus chauffé et le moins chauffé d’un même bâtiment reste strictement inférieur à 2 °C.
Cette fiche confie le réglage à un professionnel, en pied de colonne ou au niveau des locaux, avec une grille qui consigne pour chaque vanne sa valeur finale, en nombre de tours ou en graduations. Conséquence pour un occupant : un coude d’appartement ne se modifie pas sans en parler au syndic ou à l’exploitant du chauffage, car ouvrir chez soi revient à prélever l’eau chaude des voisins.
Garder le réglage d’une saison à l’autre
Un équilibrage bien fait se conserve des années, sauf s’il se défait par mégarde :
- un radiateur déposé pour peindre, coude refermé sans compter les tours ;
- un radiateur remplacé, livré avec un coude neuf grand ouvert ;
- un capuchon perdu, une vis tournée par curiosité ;
- un radiateur ajouté dans une extension, qui redistribue le débit.
Avant de fermer un coude, comptez les tours jusqu’à la butée et notez le chiffre ; à la remise en service, rouvrez d’autant. Une vis bloquée après des années d’immobilité ne se force pas à la pince : une empreinte arrondie rend le raccord impossible à régler. Ce cas revient à un chauffagiste, qui en profite pour reprendre l’équilibrage des radiateurs voisins.
Prochaine étape : un jour de froid sec, chauffage en marche, faites le tour du logement main posée sur l’arrivée puis la sortie de chaque radiateur. Cette carte des températures désigne déjà les coudes à freiner en premier.
